NST1001 D-NTC数字脉冲输出型温度传感器

产品介绍:

NST1001是一款高精度双引脚数字输出型温度传感器。NST1001具有脉冲计数型数字输出以及在宽温度范围内高精度的特性可直接与

MCU连接使用, 保障测量精度的同时降低开销。NST1001器件在-50℃至150℃的温度范围内支持±0.75℃的更大精度,同时具有极高的

分辨率(0.0625℃),无需借助系统校准或软硬件补偿。脉冲计数型数字接口设计用于直接连接GPIO或此较器输入,从而简化使件实施。

简单的双引脚架构。适用使得NST1001器件可轻松转换成双线温度探针。


产品性能:

工作温度范围:‒50°C 至150°C

全温域内保持高精度

±0.2℃ (典型值) @ NS T1001

±0.2℃ (更大值) @ NS T1001HA

-20 ℃~85℃范围内精度: ±0.5℃ (更大值)

-50℃~-20℃范围内精度: ±0.75℃ (更大值)

85℃~150℃范围内精度: ±0.75℃ (更大值)

高分辨率:0.0625℃(1 LSB)

快速温度响应:硅油τ63%0.21S(DFN2L)

单次温度转换时间:50mS

超低功耗:工作电流30μA,零待机功耗

电源电压范围:1.65V到5.5V

脉冲计数型数字输出,无需AD转换接口

支持双引脚简化温度测量方案

DFN2L超小封装,与0603电阻尺寸相同


功能框图:

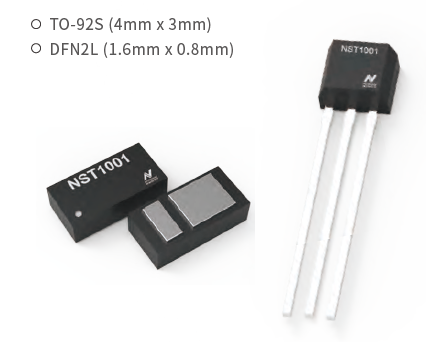

封装形式:


应用场景:
