概述

OC5033 是一款高端电流检测降压型高精度高亮度LED 恒流驱动控制器。

OC5033 通过一个外接电阻设定输出电流，更大输出电流可达10A；电流精度

±3%；外围只需很少的元件就可实现降压、恒流驱动功能，并可以通过DIM 引脚实现

PWM 调光或线性调光。

系统采用电感电流滞环控制方式，对负载瞬变具有非常快的响应，对输入电压具有高的

抑制比；其电感电流纹波为20%，且更高工作频率可达1MHz。

OC5033 特别适合宽输入电压范围的应用，其输入电压范围从5.5V 到60V。

OC5033 内置过温保护电路，当芯片达到过温保护点，系统立即进入过温保护

模式，将降低输入电流以提高系统可靠性。OC5033 特别内置了一个LDO，其输

出电压为5.5V，更大可提供5mA 电流输出。

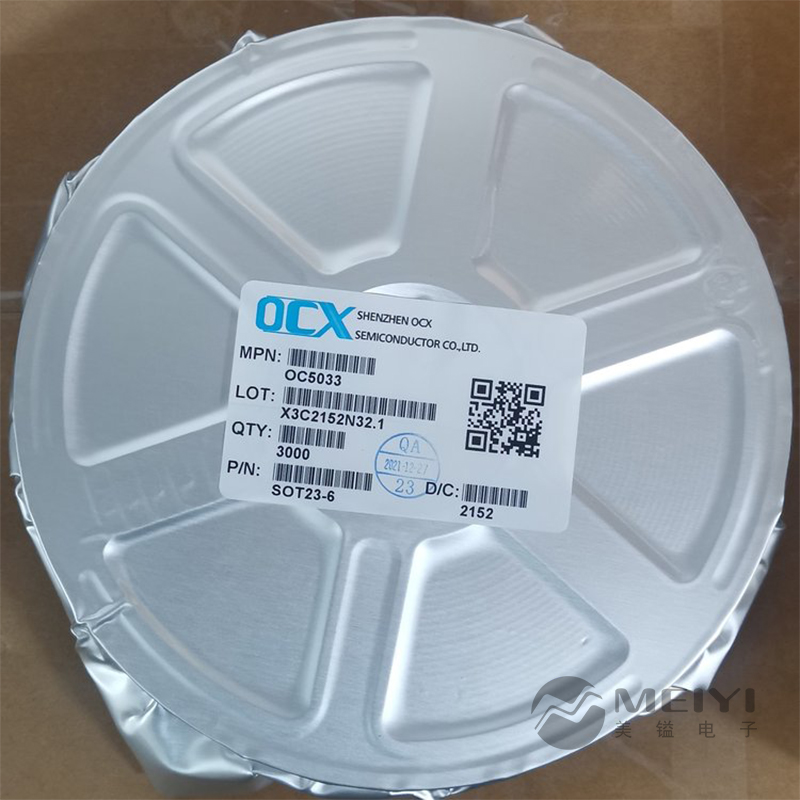

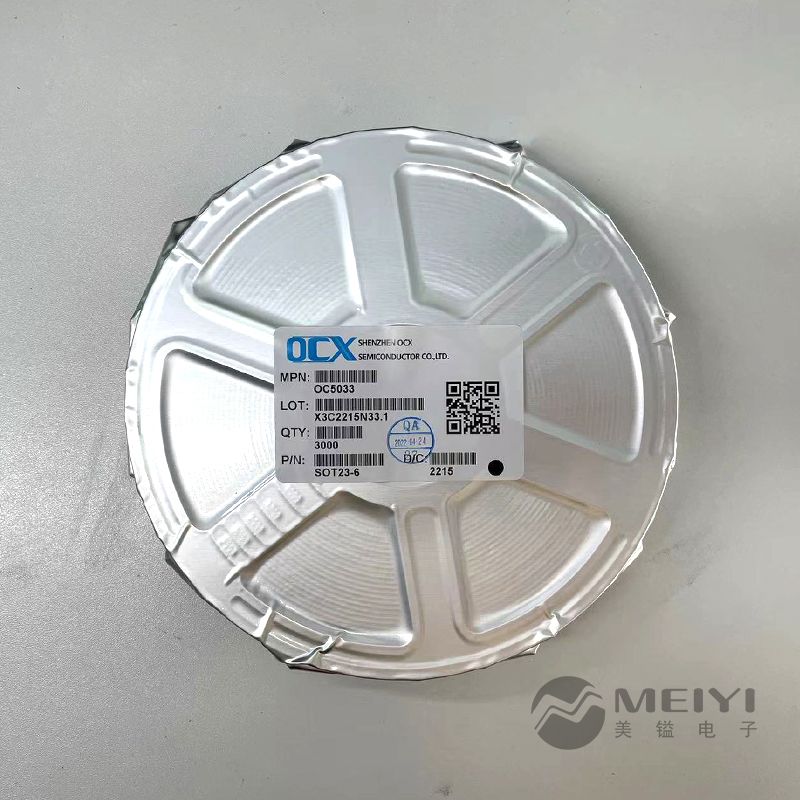

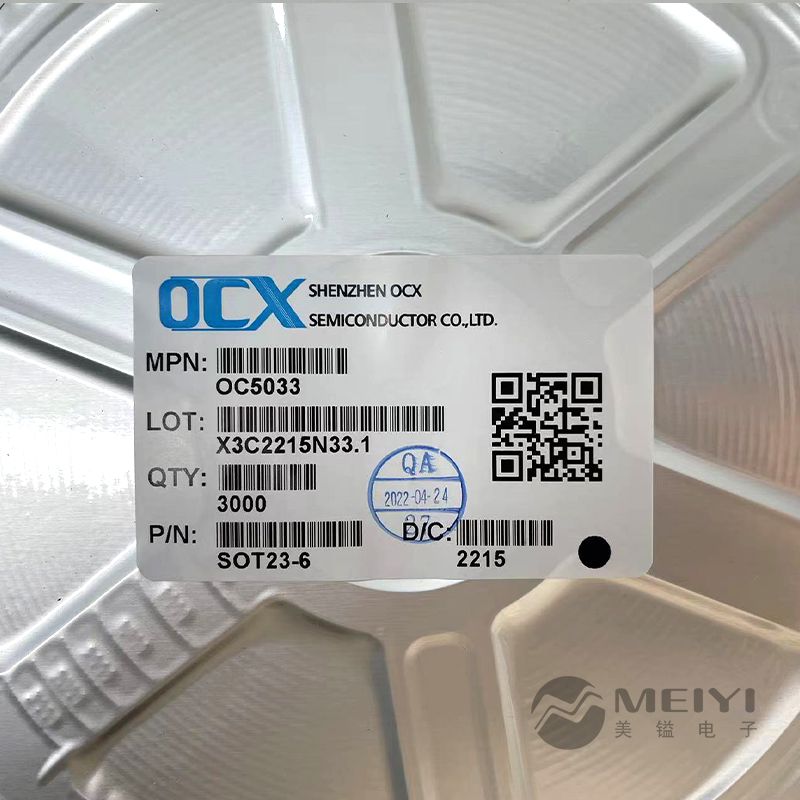

OC5033 采用小的SOT23-6 封装。

特点

◆更大输出电流：10A

◆高效率：96%

◆高端电流检测

◆支持PWM 调光和线性调光

◆滞环控制，无需环路补偿

◆更高工作频率：1MHz

◆电流精度：±3%

◆宽输入电压：5.5V~60V

◆过温保护

◆低压差工作时，可保持高稳定性

应用领域

◆建筑、工业、环境照明

◆MR16 及LED 灯

◆汽车照明
