产品介绍：

NST20/60/235/86是一系列精密CMOS集成电路线性模拟输出温度传感器。输入电压范围从2.4V到5.5V。全温区内更大温度误差在

±2.5℃以内。20μA典型静态电流和0.1uA典型停机静态电流以很大限度地降低电池供电设备的功率损耗。AB类输出驱动器提供强大的

500μA 更高输出，可驱动高达 1000pF 的电容负载，并可直接连接到 模数转换器采样保持输入端。凭借出色的度和强大的线性输出

驱动器，NST20/60/235/86模拟输出温度传感器是极具成本效益的无源热敏电阻替代方案。

产性性能：

● 工作温度范围：

    NST20: -55℃~ 130℃

    NST60: -40℃~ 125℃

    NST235: -40℃~ 150℃

    NST86: -55℃~ 150℃

● 高精度：±1.5℃（典型值）

● 宽输入电压范围：2.4V~5.5V

● 输出驱动能力：500uA

● 输出短路保护

● 模拟输出参数：

    NST20: -11.77mV/℃负斜率输出

    NST60: 6.25mV/℃正斜率输出

    NST235: 10 m V/℃正斜率输出

    NST86: -10.9mV/℃负斜率输出

● 低静态电流:

    运行模式电流为20μA（典型值）

    停机模式电流为0.1uA（典型值）

功能框图：

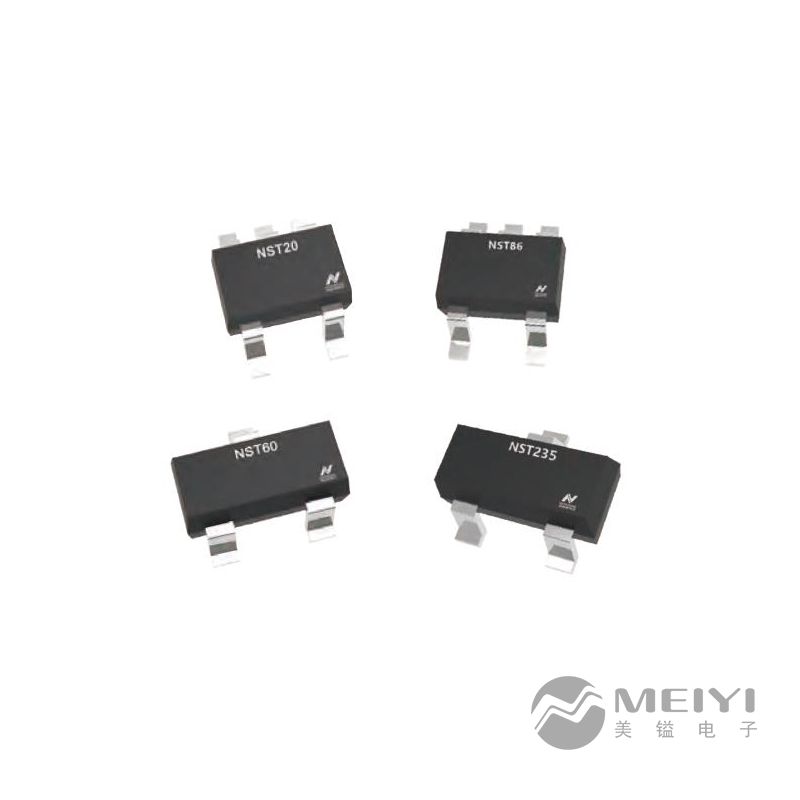

封装形式：

应用场景：
