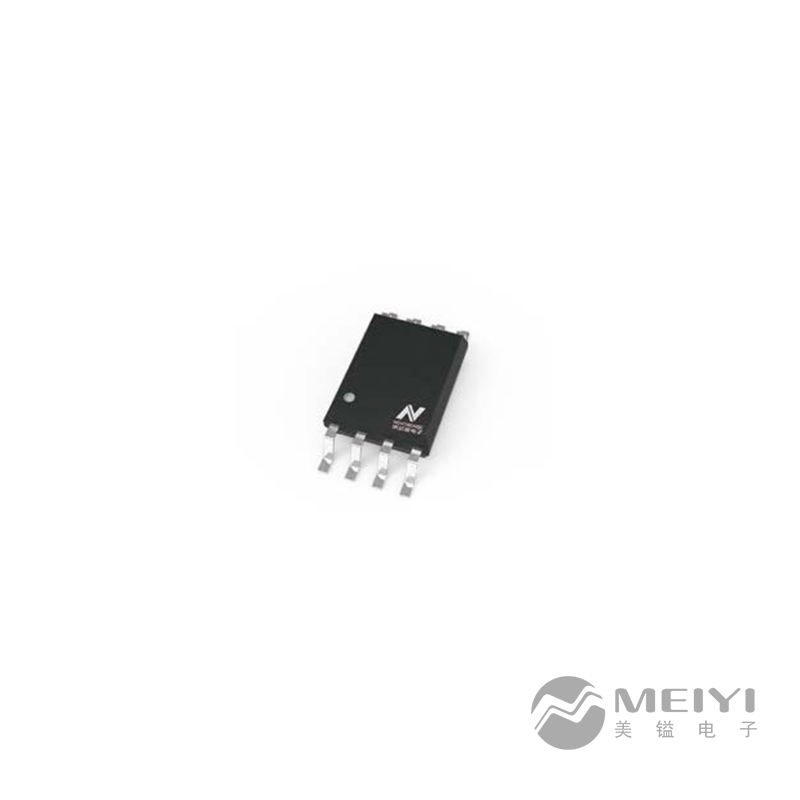

NSi1306 高可靠性隔离电流采样ADC

  面议
起批量 ≥1颗
产品品牌纳芯微
封装形式SOW-8/16
发货地址 上海市松江区
更新日期2023-04-04

全国订购热线:13122500018

产品详情

产品介绍:

NSi1306是一款高性能Σ-Δ调制器,基于NOVOSENSE电容隔离技术,其输出与输入分离。该器件的线性差分输入信号范围为±50mV(满

量程±64mV)或±250mV范围(满量程±320mV)。差分输入非常适合需要隔离的高压应用中基于分流电阻的电流检测。

模拟输入经过放大,并由二阶Σ-Δ调制器连续采样,然后转换为高速,单比特数据流。输出数据与外部时钟同步,时钟上升沿有效,频率范

围为5MHz至21MHz。通过使用适当的数字滤波器(例如sinc3滤波器)来抽取比特流,该器件可以在78.125KPS的条件下以20MHz的主时

钟实现16位分辨率和86dB/82.5dB信噪比(SNR)。故障安全功能包括输入共模过压检测和VDD1缺失检测,简化了系统设计和诊断。


产品性能:

● 绝缘电压高达5000Vrms

● 时钟频率:5MHz至21MHz

● ±50mV或±250mV线性输入范围

● 出色的直流性能:

    失调误差:±50μV或±100μV(Max)

    失调温漂:-0.5~1.5μV/℃(Max)

    增益误差:±0.2%(Max)

    增益温漂:±40ppm/℃(Max)

● SNR:82.5dB or 86dB(Typ)

● 高CMTI:150kV/us(Typ)

● 系统级诊断功能:

    AVDD监控

    输入共模过压检测

● 工作温度:-40℃~125℃

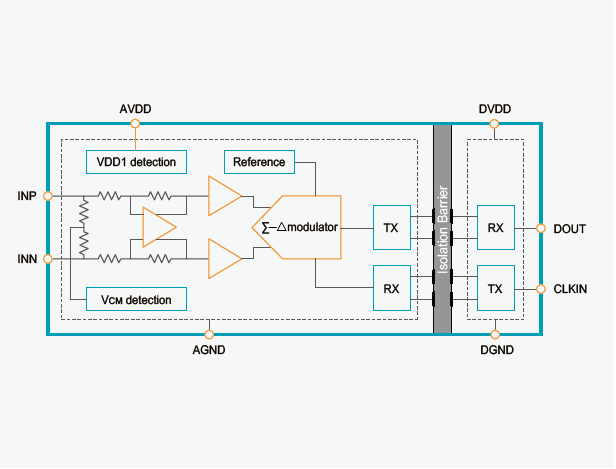

功能框图:

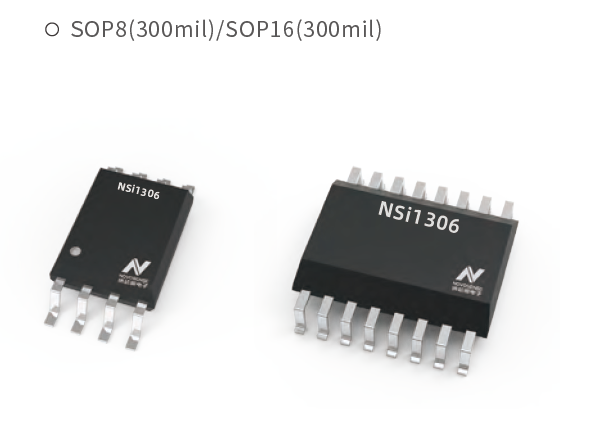

封装形式:



应用场景:
