产品介绍：

NSi1305是一款高性能Σ-Δ调制器，基于NOVOSENSE电容隔离技术，其输出与输入分离。该器件的线性差分输入信号范围为±50mV(满

量程±64mV)或±250mV范围(满量程±320mV)。差分输入非常适合需要隔离的高压应用中基于分流电阻的电流检测。

模拟输入经过放大，并由二阶Σ-Δ调制器连续采样，然后转换为高速，单比特数据流。输出数据与外部时钟同步，时钟下降沿有效，频率范

围为5MHz至21MHz。通过使用适当的数字滤波器(例如sinc3滤波器)来抽取比特流，该器件可以在78.125KPS的条件下以20MHz的主时

钟实现16位分辨率和86dB/82.5dB信噪比(SNR)。故障安全功能包括输入共模过压检测和VDD1缺失检测，简化了系统设计和诊断。

产品性能：

● 缘电压高达5000Vrms

● 时钟频率：5MHz至21MHz

● ±50mV或±250mV线性输入范围

● 出色的直流性能：

    失调误差：±50μV或±100μV(Max)

    失调温漂：-0.5~1.5μV/℃(Max)

    增益误差：±0.2%(Max)

    增益温漂：±40ppm/℃(Max)

● SNR：82.5dB or 86dB(Typ)

● 高CMTI：150kV/us(Typ)

● 系统级诊断功能：

    AVDD监控

    输入共模过压检测

● 工作温度：-40℃~125℃

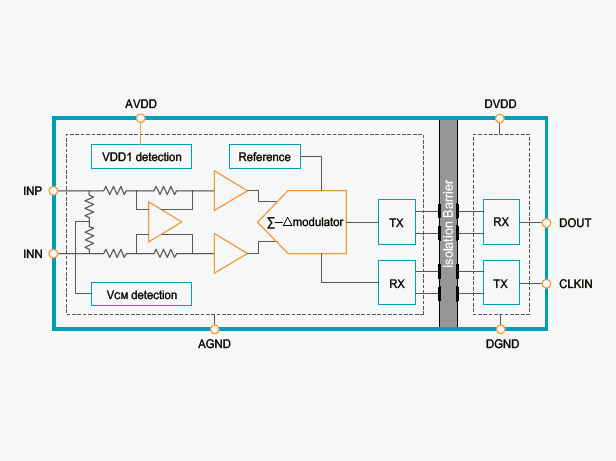

功能框图：

应用场景：
