产品介绍

NSi1200/NSi1300是输出与输出基于NOVOSENSE电容隔离技术的隔离电流采样运放。此系列产品具有线性差分输入信号±50mV(满

量程±64mV)或±250mV范围(满量程±320mV)。故障安全功能包括输入共模过压检测和VDD1缺失检测，简化了系统设计和诊断。

NSi1200/NSi1300的固定增益为8/8.2，并提供差分模拟输入。低失调和增益漂移确保了整个温度范围内的精度。高共模瞬变抗扰度

(CMTI)可确保即使在存在大功率开关的情况下(例如在电机控制应用中)，该设备也能够提供精准而可靠的测量结果。

产品性能：

• ±50mV或±250mV线性输入范围

• 固定增益：8 for NSi1200, 8.2 f or NSi1300

• 超低失调误差和温漂：±0.2mV(Max), ±3μV/℃(Max)

• 超低增益误差和温漂：±0.3%(Max), ±50ppm/℃(Max)

• SNR：86dB(Typ)

• 宽带宽：310kHz

• 高CMTI：150kV/us

• 工作温度：-40℃~125℃

• 符合RoHS的封装：SOP8(300mil)，DUB8

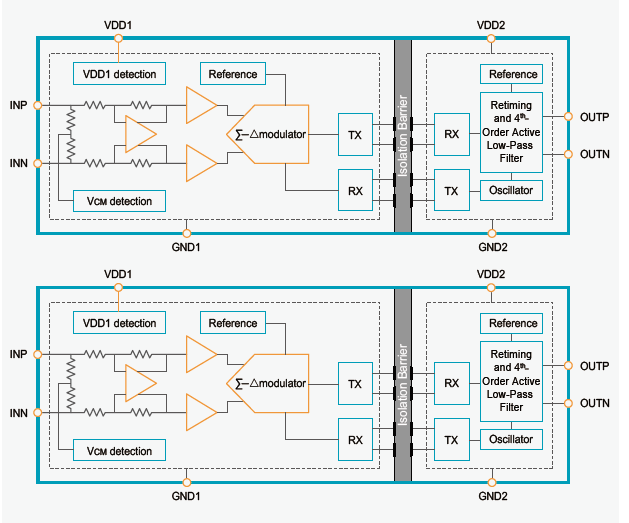

功能框图：

应用场景：
