产品介绍：

NSi1312是一款高性价比隔离放大器，基于NOVOSENSE电容隔离技术，其输出与输入分离。该器件的线性差分输入信号范围为±1.2V

(满量程±1.5V)。NSi1312的高输入阻抗使其非常适合连接到高压电阻分压器或其他具有高输出阻抗的电压信号源。该器件的固定增益

为1，并提供差分模拟输出(NSi1312D)和单端模拟输出(NSi1312S)两个版本。低失调和增益漂移确保了整个温度范围内的精度。高共模

瞬变抗扰度(CMTI)可确保即使在存在大功率开关的情况下(例如在电机控制应用中)，该设备也能够提供精准而可靠的测量结果。故障安

全功能(高侧电源电压缺失检测功能)简化了系统设计和诊断。

产品性能：

● 绝缘电压高达5000Vrms

● ±1.2V线性输入范围

● 固定增益：1

● 出色的直流性能：

● 失调误差和温漂：±5mV(Max) , ±20μV/℃(Typ)

● 增益误差和温漂：±1%(Max), ±30ppm/℃(Typ)

● 非线性度和温漂：±0.3%(Max), ±10ppm/℃(Typ)

● SNR：72dB(Typ)

● 高CMTI：100kV/us(Typ)

● 系统级诊断功能：

● VDD1监控

● 工作温度：-40℃~125℃

● 符合RoHS的封装：SOW-8(300mil)，SOP-8(150mil)

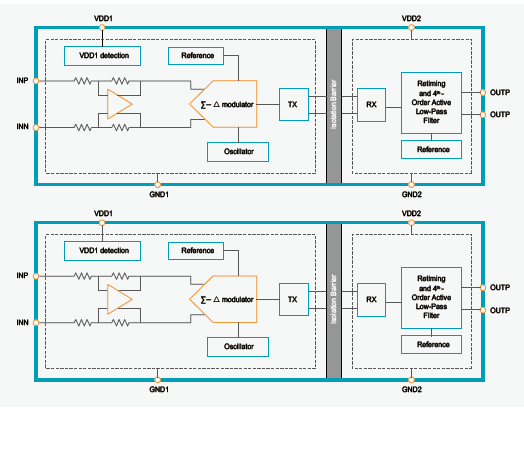

功能框图

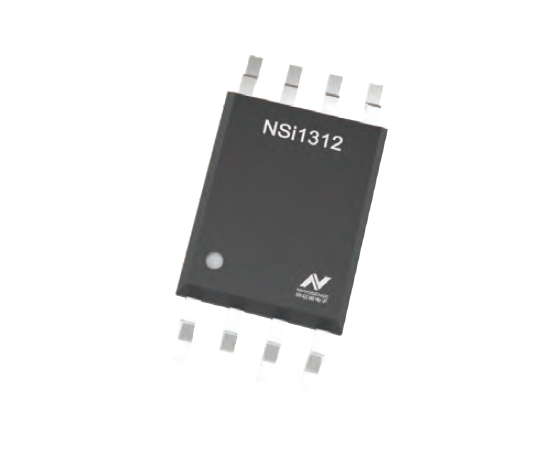

封装图：

应用场景：
