DESCRIPTION

JW3330 是一颗低功耗， 100V 高边N 沟道

MOSFET 控制器。通过切断高边开关断开供电，可

避免系统地线断开，使得主机与电池组之间进行持

续通信。

独立的使能输入允许单独导通和关端充电和放电

FET, 从而提供灵活的电池系统保护方案。

JW3330可以与模拟前端芯片搭配使用，支持3串至

20串电池模拟前端控制或专用的充电状态（SOC）

跟踪电量监测计器件。

FEATURES

 耐受高压更大100V

 宽输入电压范围6.2V~90V

 充电和放电高边NMOS FET驱动器

 预充电和预放电高边NMOS FET驱动器

 独立的数字使能充/放/预充/预防电控制

 外围器件少

 基于可扩展外部电容的电荷泵，适用于不同范围内的并行FET

 静态功耗，正常模式：60μA Typ.

   待机模式：12.5μA Typ.

 具备高边负载检测和充电器检测逻辑

 可直接与AFE搭配使用

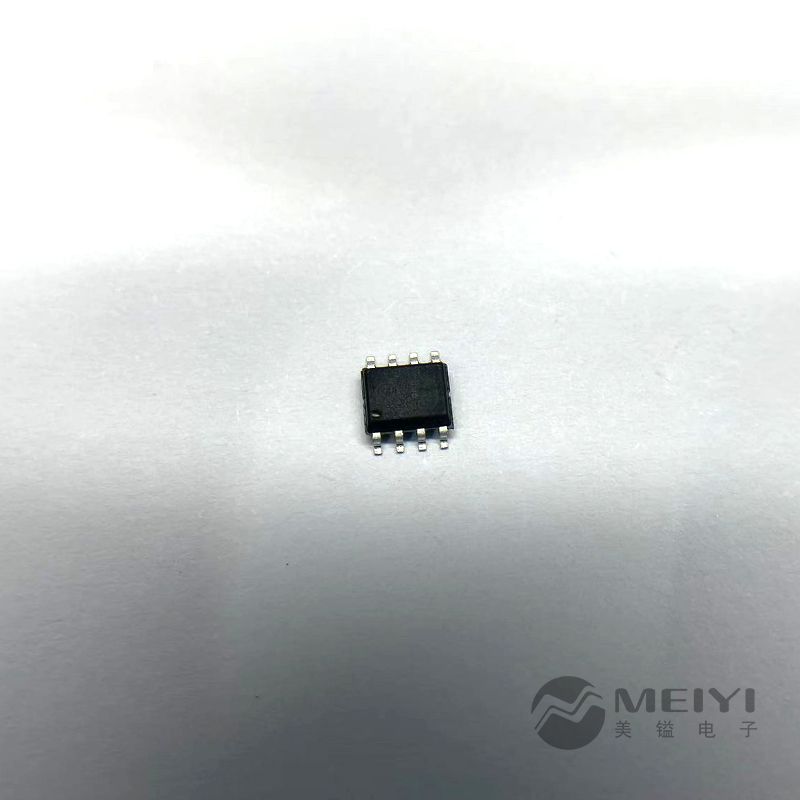

 封装：TSSOP16/SOP8

APPLICATIONS

 电动自行车，电动摩托车

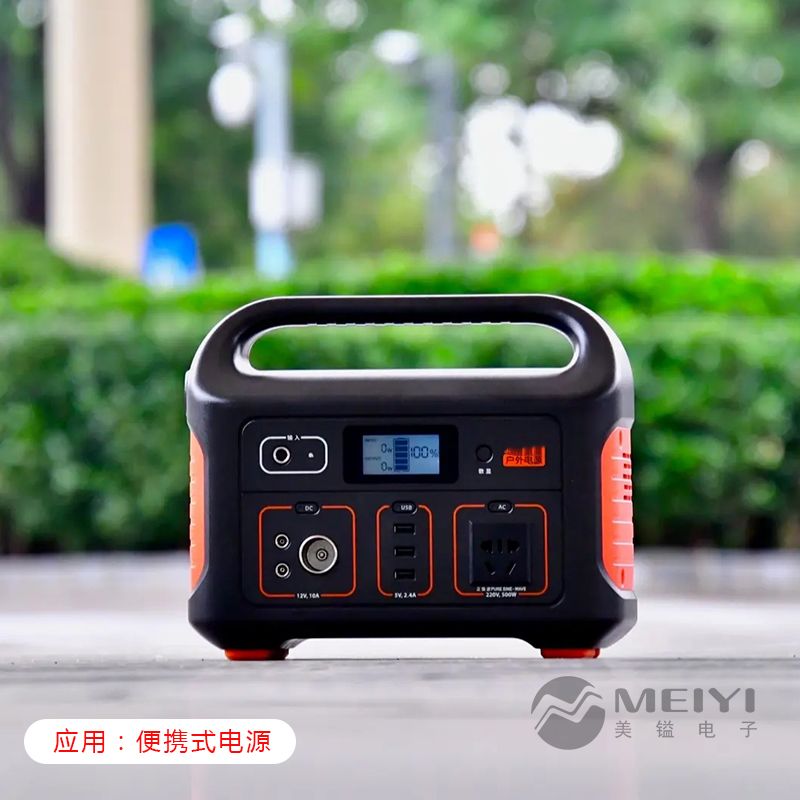

 应急电源
