高可靠性隔离电流采样放大器

NSI1200是输出与输出基于NOVOSENSE电容隔离技术的隔离电流采样运放。此系列产品具有线性差分输入信号±50mV(满量程±64mV)或±250mV范围(满量程±320mV)。故障安全功能包括输入共模过压检测和VDD1缺失检测，简化了系统设计和诊断。NSI1200的固定增益为8，并提供差分模拟输入。低失调和增益漂移确保了整个温度范围内的精度。高共模瞬变抗扰度(CMTI)可确保即使在存在大功率开关的情况下(例如在电机控制应用中)，该设备也能够提供精准而可靠的测量结果。

产品特性

• 更高5000Vrms绝缘电压

• ±250mV线性输入电压范围

• 固定增益：8

• 低偏置误差和温漂：

     • ±0.5mV(Max)，-4〜4μV/°C(Max)

• 低增益误差和温漂：

     • ±0.3％(Max)，±50ppm /°C(Max)

• 低非线性和温漂：

     • ±0.03％(Max)，±1ppm /°C(Typ)

• SNR：86dB(Typ，BW = 10kHz)，72dB(Typ，BW = 100kHz)

• 带宽：100kHz(Typ)

• 高CMTI：150kV /us( Typ)

• 系统级诊断功能：

     • VDD1监控

     • 输入共模过压检测

     • 工作温度：-40°C〜125°C

• 符合RoHS的封装：

     • SOP8(300mil)

     • DUB8

安全认证

• UL1577认证: 1分钟 5kVrms

• CQC认证：符合GB4943.1-2011

• CSA认证：组件符合5A

• VDE认证：DIN V VDE V 0884-11:2017-01

应用场景

• 分流电流监控

• 交流电机控制

• 电力和太阳能逆变器

• 不间断电源供应

• 车载充电器

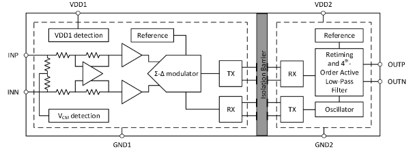

功能框图
